Instalacje elektryczne. Od projektu po wieloletnią eksploatację.

01 / DATPOL

Audyt, koncepcja i projekt instalacji

Zaczynamy od sposobu użytkowania obiektu, planowanej rozbudowy i odbiorników krytycznych. Nową instalację projektujemy jako część infrastruktury: z powiązaniami z automatyką, wentylacją, IT i ochroną przeciwpożarową. Ustalamy granice odpowiedzialności oraz zakres dokumentacji przed rozpoczęciem montażu.

• Inwentaryzacja, ocena schematów i rozpoznanie układu sieci TN, TT lub IT.
• Bilans mocy, współczynniki jednoczesności, obciążenia rozruchowe i rezerwa rozbudowy.
• Obliczenia zwarciowe, dobór przewodów, spadki napięcia i koordynacja zabezpieczeń.
• Trasy kablowe, strefy pożarowe, dostęp serwisowy, warunki środowiskowe i wymagane uzgodnienia.
• Projekt przez osoby z odpowiednimi uprawnieniami budowlanymi, gdy zakres tego wymaga; uzgodnienie formalności z inwestorem.

02 / DATPOL

Instalacje dla hal, biur, magazynów i instytucji

Wykonujemy nowe instalacje i przebudowujemy istniejące obwody. Zakres dopasowujemy do technologii, godzin pracy i możliwości prowadzenia robót. Oferta może obejmować całą instalację albo wybrany etap modernizacji.

• Wewnętrzne linie zasilające, obwody gniazd, odbiorników stałych i urządzeń technologicznych.
• Zasilanie stanowisk produkcyjnych, kuchni, pomp, wentylacji, chłodnictwa i infrastruktury IT.
• Instalacje w biurach, hotelach, handlu, budynkach publicznych i zapleczach technicznych.
• Okablowanie w terenie, zasilanie bram, parkingów i instalacji zewnętrznych.
• Oznaczenia obwodów, uporządkowane trasy, opisy rozdzielnic i dokumentacja powykonawcza.

03 / DATPOL

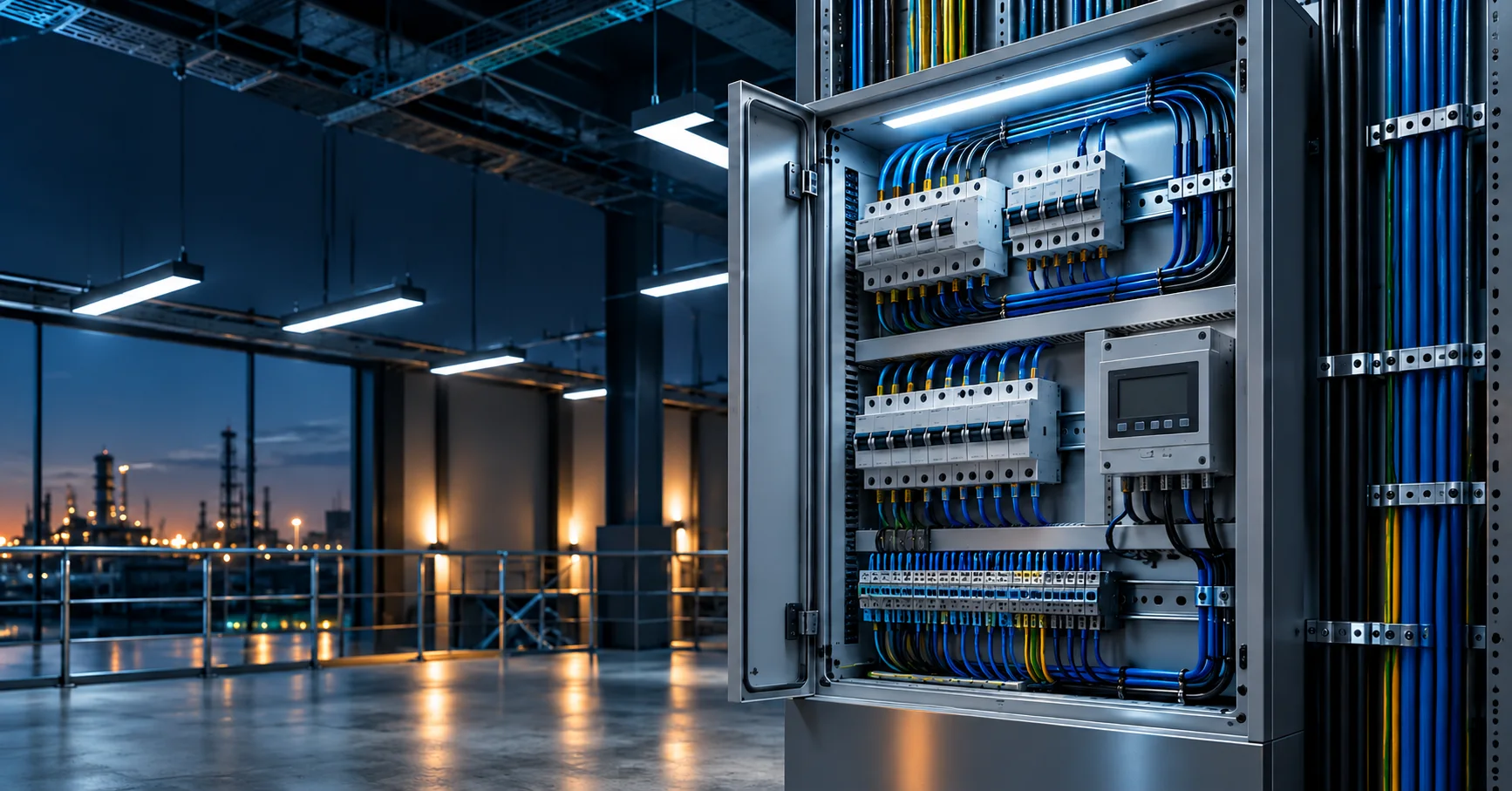

Rozdzielnice, szafy zasilające i rozdział energii

Rozdzielnica wymaga sprawdzenia jako kompletny zestaw. Dobieramy obudowę, aparaturę i połączenia do obciążeń, warunków zwarciowych, temperatury oraz sposobu obsługi. Modernizacja wymaga oceny wpływu zmian na istniejący zestaw.

• Rozdzielnice główne, piętrowe, technologiczne i rozdzielnice obwodów gwarantowanych.
• Dobór stopnia IP/IK, rezerwy miejsca, wentylacji i dostępności obsługowej.
• Selektywność, zdolność wyłączania, ochrona przepięciowa i monitoring parametrów.
• Weryfikacja projektu zestawu i sprawdzenia wyrobu według właściwych części PN-EN IEC 61439.
• Schemat jednokreskowy, wykaz aparatów, oznakowanie, instrukcje i dokumenty właściwe dla dostarczonego zestawu.

04 / DATPOL

Ochrona przeciwporażeniowa i dobór zabezpieczeń

Zabezpieczenia dobieramy do układu sieci, przewidywanych prądów uszkodzeniowych i charakteru odbiorników. Falowniki, ładowarki czy UPS wymagają uwzględnienia przebiegów prądowych i zaleceń producenta. Samo zamontowanie wyłącznika różnicowoprądowego nie potwierdza skuteczności ochrony.

• Ochrona podstawowa, ochrona przy uszkodzeniu i ochrona uzupełniająca w wymaganym zakresie.
• Dobór RCD/RCBO, zabezpieczeń nadprądowych i rozłączania odpowiednio do obwodu.
• Ciągłość przewodów ochronnych, połączenia wyrównawcze i warunki samoczynnego wyłączenia.
• Koordynacja SPD z instalacją odgromową oraz odpornością urządzeń.
• Ocena rozdziału PEN, istniejących instalacji dwuprzewodowych i możliwości etapowej modernizacji.

05 / DATPOL

Trasy kablowe, przejścia pożarowe i jakość montażu

Sposób prowadzenia kabli wpływa na obciążalność, możliwość serwisu i zachowanie instalacji podczas pożaru. Uzgadniamy koordynację międzybranżową oraz wymagania dla przewodów i ich zamocowań.

• Koryta, drabiny, rury i szynoprzewody dobrane do środowiska i obciążeń.
• Uwzględnienie grupowania kabli, temperatury, obciążeń mechanicznych i kompatybilności elektromagnetycznej.
• Dobór reakcji na ogień kabli oraz dokumentów wyrobu według zastosowania i obowiązujących zasad.
• Uszczelnienia przejść przez oddzielenia pożarowe jako kompletne rozwiązania z właściwą klasyfikacją.
• Dla obwodów bezpieczeństwa: wymagany czas działania, zasilanie i zamocowania określone w projekcie.

06 / DATPOL

Oświetlenie podstawowe, awaryjne i sterowanie

Projekt oświetlenia obejmuje warunki pracy i użytkowania, a nie tylko moc opraw. Łączymy komfort widzenia z eksploatacją, możliwością czyszczenia i sterowaniem strefami.

• Oświetlenie hal, stanowisk pracy, biur, ciągów komunikacyjnych i terenów zewnętrznych.
• Natężenie i równomierność oświetlenia, olśnienie, oddawanie barw oraz wymagania dla konkretnych zadań.
• Modernizacja LED z obliczeniami i pomiarami w uzgodnionym zakresie.
• Sterowanie DALI, harmonogramy, czujniki obecności i wykorzystanie światła dziennego.
• Oświetlenie awaryjne i ewakuacyjne, centrale nadzorcze i baterie centralne — w odrębnie dobranym zakresie.

07 / DATPOL

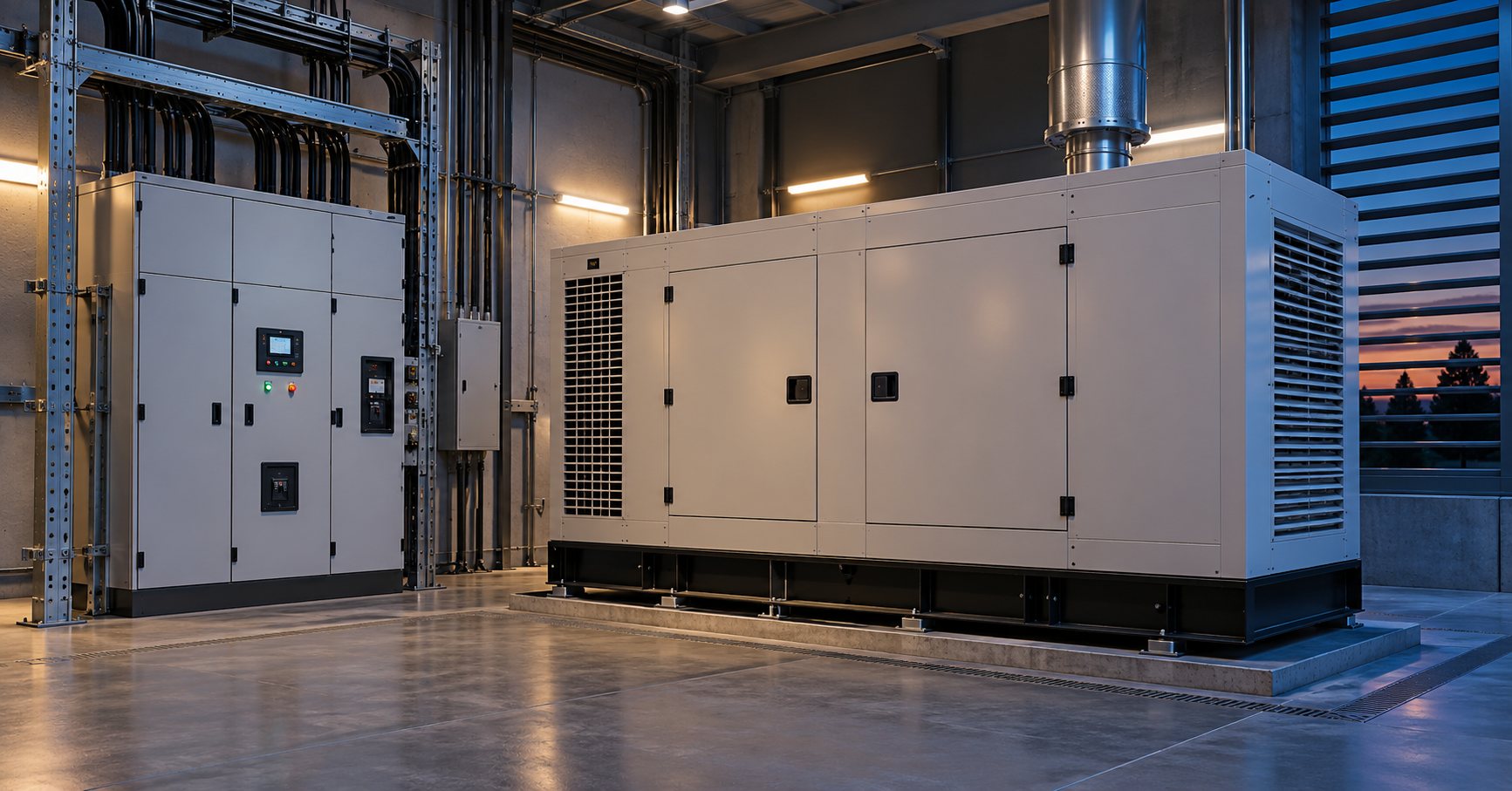

UPS, agregaty i SZR — ciągłość zasilania

Najpierw określamy, które odbiorniki mogą czekać na start agregatu, a które wymagają podtrzymania bez przerwy. Czas autonomii i sposób przełączania wynikają z potrzeb procesu i rzeczywistych obciążeń.

• Podział odbiorników na krytyczne, priorytetowe i możliwe do czasowego odłączenia.
• Dobór UPS, agregatu, bypassu serwisowego i układu SZR.
• Ocena rozruchów, przeciążeń, sposobu uziemienia i działania ochrony przy zasilaniu rezerwowym.
• Blokady zapobiegające niezamierzonemu podaniu napięcia do sieci lub na wyłączony obwód.
• Próby zaniku i powrotu zasilania, testy pod obciążeniem oraz uzgodnione procedury obsługi.

Poznaj zasilanie rezerwowe dla przemysłu i wynajem agregatów

08 / DATPOL

Zasilanie maszyn i współpraca z automatyką

Przy przeniesieniu linii lub dołożeniu maszyny sprawdzamy instalację zasilającą oraz wymagania producenta. Wyraźnie ustalamy granicę między instalacją budynku, wyposażeniem maszyny i jej funkcjami bezpieczeństwa.

• Zasilanie silników, falowników, pomp, sprężarek i urządzeń procesowych.
• Odłączanie do konserwacji, sygnalizacja stanu i integracja uzgodnionych sygnałów.
• Ocena zakłóceń, ekranowania, przewodów ochronnych i kompensacji mocy biernej.
• Wymagania PN-EN 60204-1 tam, gdzie zakres obejmuje wyposażenie elektryczne maszyn.
• Zmiany funkcji bezpieczeństwa i ocena zgodności maszyny jako osobno określona odpowiedzialność.

09 / DATPOL

Opomiarowanie, podliczniki i DATPOL Control

Pomiary pomagają ustalić, gdzie powstają koszty i czy modernizacja przyniosła zakładany efekt. Przygotowujemy podział na obiekty, najemców, linie lub grupy odbiorników, z opisem punktów i zasadami dostępu.

• Liczniki energii, analizatory sieci, przekładniki i komunikacja urządzeń.
• Historia poboru, moce szczytowe, energia bierna, asymetria i analiza jakości energii w uzgodnionym zakresie.
• Integracja dostępnych danych z DATPOL Control: wykresy, alarmy, raporty i widoki przypisanych obiektów.
• Powiązanie z automatyką i rozwiązaniami opomiarowania oraz podliczników; dobór interfejsów przed wdrożeniem.
• Rozliczenia wymagają oceny zasad metrologicznych i właściwości licznika; sam odczyt w portalu nie tworzy układu rozliczeniowego.

10 / DATPOL

Fotowoltaika, magazyny energii i ładowanie pojazdów

Nowe źródła i odbiorniki zmieniają warunki pracy instalacji. Sprawdzamy dostępną moc, sposób przyłączenia, ochronę, zależności pożarowe i wpływ na zasilanie pozostałej części obiektu.

• Przygotowanie instalacji AC/DC i infrastruktury pod PV oraz magazyny energii w uzgodnionym zakresie.
• Weryfikacja pracy wyspowej, przełączania źródeł i blokad niezamierzonego zasilania.
• Obwody ładowarek EV, zarządzanie obciążeniem oraz dobór ochrony do modelu urządzenia.
• Wymagania operatora sieci i formalności przyłączeniowe odpowiednie do inwestycji.
• Obowiązki dotyczące dozoru technicznego lub uzgodnień przeciwpożarowych oceniane dla konkretnego rozwiązania.

11 / DATPOL

Obiekty wymagające szczególnego podejścia

Warunki pracy mogą wymagać dodatkowych środków ochrony i odrębnych uzgodnień. Taki zakres kwalifikujemy przed wyceną, zamiast stosować rozwiązania typowe dla biura.

• Chłodnie, pomieszczenia mokre, myjnie, rolnictwo i środowiska korozyjne.
• Pomieszczenia medyczne: klasyfikacja i właściwe wymagania części 7-710 PN-HD 60364.
• Strefy zagrożone wybuchem: dokumentacja stref, dobór Ex i właściwe części serii PN-EN IEC 60079.
• Place budowy, obiekty tymczasowe i instalacje zewnętrzne.
• Serwerownie oraz infrastruktura wymagająca uzgodnionej redundancji i kontroli dostępu.

12 / DATPOL

Elektryka i ochrona przeciwpożarowa

Koordynujemy instalację elektryczną z projektem ochrony przeciwpożarowej i scenariuszem działania urządzeń. Wyłączenie zasilania nie może pomijać alternatywnych źródeł ani odbiorników, których działanie jest wymagane podczas pożaru.

• PWP jako układ uruchamiania, wykonania i sygnalizacji, dobrany do obiektu.
• Zależności z PV, UPS, agregatem, magazynem energii i układami SZR.
• Zasilanie urządzeń przeciwpożarowych oraz odpowiednio dobrane trasy i mocowania.
• Integracja sygnałów z SSP i nadzorem technicznym według projektu.
• Próby funkcjonalne, potwierdzenia stanów i dokumentacja przeprowadzonych testów.

13 / DATPOL

Modernizacja działającego obiektu

Plan prac przygotowujemy wokół dopuszczalnych przerw, dostępu i ryzyka dla procesu. Możliwość ograniczenia przestojów oceniamy po rozpoznaniu instalacji; nie zakładamy, że każdą zmianę da się wykonać bez wyłączenia.

• Inwentaryzacja obwodów i identyfikacja zasilania odbiorników krytycznych.
• Harmonogram etapów, okna wyłączeń i ewentualne zasilanie tymczasowe.
• Procedury odłączenia, zabezpieczenia przed ponownym załączeniem i sprawdzenia braku napięcia.
• Weryfikacja obwodów po zmianach i uzgodniony plan przywrócenia pracy.
• Aktualizacja schematów, opisów i instrukcji po każdym etapie.

14 / DATPOL

Pomiary odbiorcze, diagnostyka i protokoły

Odbiór obejmuje oględziny oraz próby odpowiednie do instalacji. Wynik podajemy wraz z oceną, zakresem i ograniczeniami badania. Dokumentacja ma pozwolić zidentyfikować badany obwód i odtworzyć warunki sprawdzenia.

• Ciągłość przewodów ochronnych i połączeń wyrównawczych oraz rezystancja izolacji.
• Sprawdzenie ochrony przez samoczynne wyłączenie i działania RCD, odpowiednio do układu.
• Uziemienia, biegunowość, kolejność faz i próby funkcjonalne w wymaganym zakresie.
• Pomiary oświetlenia, analiza jakości energii i termowizja jako zakresy uzupełniające.
• Protokoły z identyfikacją obwodów, przyrządów, wykonawcy, wyników, kryteriów oceny i wykrytych nieprawidłowości.

15 / DATPOL

Kontrole okresowe i utrzymanie instalacji

Prawo budowlane przewiduje kontrolę instalacji elektrycznej i piorunochronnej co najmniej raz na 5 lat w zakresie wskazanym w art. 62 ust. 1 pkt 2. Obejmuje ona m.in. stan połączeń, osprzętu i zabezpieczeń, ochronę przeciwporażeniową, izolację i uziemienia. To nie jest uniwersalny harmonogram wszystkich czynności serwisowych.

• Częstsze sprawdzenia ustalamy z uwzględnieniem środowiska, stanu instalacji, instrukcji i oceny ryzyka.
• Po awarii, zalaniu, pożarze lub zmianach zakres dodatkowych kontroli wynika z okoliczności.
• Rejestr usterek, priorytety napraw i zalecenia do dalszej eksploatacji.
• Przekazanie dokumentów zarządcy i obsługa wymaganych wpisów w książce obiektu w uzgodnionym zakresie.
• DATPOL CARE: harmonogram przeglądów, plan konserwacji i zasady reakcji określone w umowie.

16 / DATPOL

Co otrzymujesz przy przekazaniu instalacji?

Dokumenty są częścią uzgodnionego zakresu. Przed ofertą określamy, co powstaje od nowa, co wymaga aktualizacji i które dane musi dostarczyć inwestor lub producent urządzenia.

• Schematy powykonawcze, opisy rozdzielnic i wykaz obwodów.
• Protokoły oględzin, pomiarów i uzgodnionych prób funkcjonalnych.
• Dokumenty urządzeń, deklaracje i instrukcje właściwe dla zastosowanych wyrobów.
• Lista usterek, ograniczeń, zaleceń i terminów dalszych czynności.
• Instruktaż obsługi, zasady bezpiecznego wyłączenia i przekazanie konfiguracji w ustalonym zakresie.

17 / DATPOL

Kwalifikacje, odpowiedzialność i organizacja prac

Dobieramy osoby i sposób prowadzenia prac do zakresu zadania. Świadectwo kwalifikacyjne dotyczące eksploatacji lub dozoru nie zastępuje uprawnień budowlanych potrzebnych do określonych samodzielnych funkcji technicznych.

• Sprawdzenie grupy urządzeń, zakresu napięć i czynności objętych kwalifikacjami, w tym prac kontrolno-pomiarowych.
• Kontrole z art. 62: osoby uprawnione zgodnie z ustawą, w tym właściwie kwalifikowany dozór dla kontroli instalacji elektrycznych.
• Uzgodnienie odpowiedzialności inwestora, projektanta, wykonawcy, producenta zestawu i służb utrzymania.
• Instrukcje eksploatacji, przygotowanie miejsca pracy i zasady dopuszczenia do robót.
• Warunki prac pod napięciem wymagają odrębnej organizacji i kwalifikacji; nie są domyślnym sposobem realizacji.

PODSTAWY PRAWNE / POLSKA

Przepisy odnosimy do konkretnej inwestycji.

Przed projektem ustalamy rodzaj robót, przeznaczenie budynku, stan istniejący i wymagane formalności. Inne uwarunkowania może mieć nowy obiekt, przebudowa, remont albo zmiana sposobu użytkowania. Zakres uzgodnień, zgłoszenia lub pozwolenia wynika z kwalifikacji zadania.

• Prawo budowlane — obowiązki uczestników procesu budowlanego, utrzymanie obiektu i kontrole; szczególnie art. 5, 61 i 62.
• GUNB — wyjaśnienia zakresu kontroli okresowych oraz odpowiedzialności właściciela i zarządcy.
• Dotychczasowe warunki techniczne budynków — m.in. instalacje elektryczne i zasilanie urządzeń bezpieczeństwa; stosowanie z uwzględnieniem powyższych przepisów przejściowych.
• Kwalifikacje przy eksploatacji urządzeń, instalacji i sieci — zakres eksploatacji, dozoru oraz czynności kontrolno-pomiarowych.

Uwzględniamy również wymagania ochrony przeciwpożarowej, BHP przy urządzeniach energetycznych, instrukcje producentów, warunki operatora sieci oraz dokumentację wyrobów. Zestaw dokumentów prawnych i normatywnych ustalamy dla zakresu zlecenia i daty realizacji.

WIEDZA TECHNICZNA

Normy dobieramy do zadania i dokumentacji.

Stosowanie Polskich Norm jest co do zasady dobrowolne. Należy odrębnie ustalić wymagania prawa, projektu, umowy i przyjętego sposobu wykazania zgodności. Nowe wydanie normy nie oznacza samo w sobie obowiązku przebudowy każdej istniejącej instalacji. Wyjaśnienie PKN

To zestaw orientacyjny, nie zamknięta lista. Dla PV, ładowania pojazdów, pomieszczeń medycznych, maszyn lub stref Ex dobieramy dodatkowe właściwe części i dokumenty. Przed projektem sprawdzamy w PKN status wydania, zmiany, poprawki, okresy przejściowe i datowane powołania w dokumentacji. Pełne normy są dokumentami licencjonowanymi — nie zastępujemy ich skrótem na stronie.
